[플랜트 배관 지식] 배관이 춤을 출 때 잡아주는 녀석, 스프링 서포트 (Variable vs Constant)

뜨거운 유체가 흐르는 플랜트 배관은 열팽창에 의해 늘어나거나 줄어듭니다. 배관이 움직이는데, 일반적인 고정 지지대(Rigid Support)로 꽉 잡아버리면 어떻게 될까요?
배관 응력(Stress)이 급증해서 파손되거나, 연결된 고가 장비(Nozzle)를 망가뜨릴 수 있습니다.
이때 필요한 것이 바로 **스프링 서포트(Spring Support)**입니다. 오늘은 스프링 서포트의 사용 목적과 두 가지 핵심 종류에 대해 알아보겠습니다.

1. 스프링 서포트, 왜 쓰나요?
한 줄로 요약하면 **"배관의 무게를 받쳐주면서, 동시에 위아래(수직) 움직임을 허용하기 위해서"**입니다.
일반적인 서포트(Rigid Hanger, Rest)는 배관을 꽉 잡고 있어서 움직임을 제한합니다. 반면, 스프링 서포트는 말 그대로 용수철의 탄성을 이용해 배관이 열팽창으로 솟아오르거나 가라앉을 때 같이 움직여줍니다.
✅ 핵심 역할 3가지
* 자중 지지: 배관의 무게를 감당함.
* 변위 흡수: 열팽창에 의한 수직 변위(Vertical Movement)를 허용함.
* 설비 보호: 배관 응력을 줄여 펌프나 터빈 등 연결 기기를 보호함.

2. 종류 1: 베리어블 스프링 (Variable Spring Hanger)
현장에서 가장 흔하게 볼 수 있는 깡통 모양의 서포트입니다.
* 특징: 배관이 움직임에 따라 스프링이 압축되거나 늘어나면서, 배관을 떠받치는 힘(Load)이 변합니다. (F = kx, 훅의 법칙)
* 단점: 배관이 많이 움직이면 지지하는 힘이 너무 커지거나 작아져서 배관에 무리를 줄 수 있습니다.
* 사용처: 수직 움직임이 비교적 적은 곳 (보통 50mm 이하)
💡 설계 포인트 (Variability Check)
배관이 움직일 때 하중 변화율(Variability)이 25% 이내여야 합니다.
* (운전 하중 - 설치 하중) ÷ 운전 하중 × 100 < 25%
* 이 범위를 넘어가면 Variable을 쓸 수 없고, 아래의 Constant를 써야 합니다.

3. 종류 2: 콘스탄트 스프링 (Constant Spring Hanger)
Variable보다 덩치가 크고 복잡하게 생겼으며, 가격도 훨씬 비쌉니다.
* 특징: 내부의 지렛대(Lever)나 캠(Cam) 원리를 이용하여, 배관이 아무리 많이 움직여도 떠받치는 힘(Load)이 항상 일정(Constant)합니다.
* 장점: 하중 변화가 없으므로 배관 응력 해석상 가장 이상적입니다.
* 사용처:
   * 수직 움직임이 매우 큰 곳 (50mm ~ 75mm 이상)
   * 하중 변화에 민감한 중요 기기(Turbine, Compressor) 연결 배관
   * Variable Spring으로는 하중 변화율 25%를 맞출 수 없을 때

4. 현장 엔지니어가 꼭 챙겨야 할 'Travel Stop'
시공 경험이 있는 분들이라면 공감하실 중요한 포인트입니다.
스프링 서포트는 공장에서 출고될 때 **'Travel Stop (Locking Pin)'**이라는 핀이 꽂혀서 고정된 상태(Rigid)로 현장에 옵니다.
⚠️ 주의사항
* 수압 테스트(Hydro Test) 시: 물을 채우면 배관이 무거워지므로, 스프링이 처지지 않게 핀이 꽂힌 상태로 테스트해야 합니다.
* 운전 시작(Start-up) 전: 반드시 핀을 제거해야 합니다.
   * 만약 핀을 안 뽑고 가동하면? 배관이 열팽창할 때 스프링이 작동을 안 해서 Rigid Support처럼 되어버립니다. 배관이 터지거나 지지대가 파손되는 대형 사고의 원인이 됩니다.

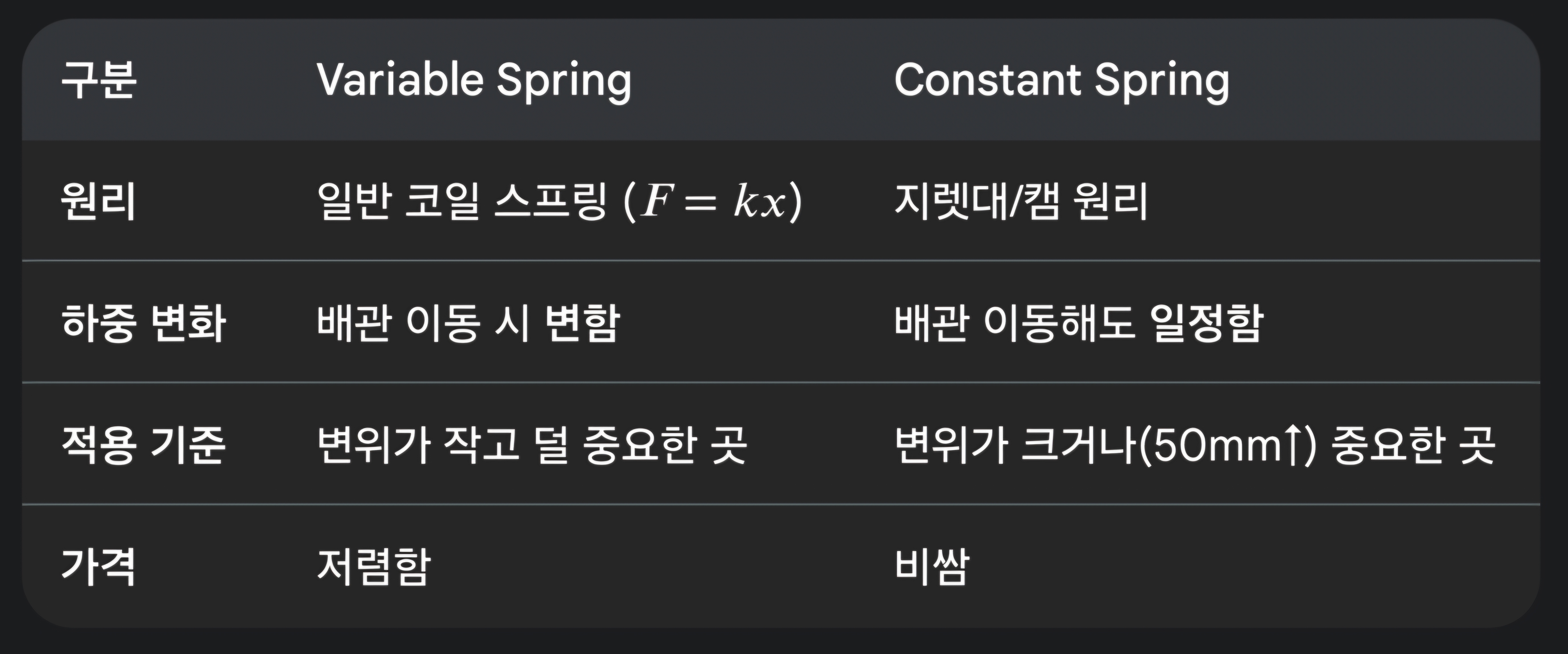

📝 요약

설계할 때는 변위량과 하중 변화율을 계산하여 적절한 타입을 선정하고, 현장에서는 Travel Stop 제거 시점을 관리하는 것이 스프링 서포트의 핵심입니다.
