[플랜트 배관 지식] 배관을 꼼짝 못 하게 잡는 'Sway Strut' (스누버와 뭐가 다를까?)

배관 지지물 도면을 보다 보면 막대기처럼 생긴 것이 배관 옆구리에 붙어 있는 것을 볼 수 있습니다.
"어? 이거 스누버(Snubber)인가?" 하고 자세히 보면, 유압 실린더나 복잡한 장치 없이 그냥 쇠막대기처럼 생겼습니다. 이것이 바로 Sway Strut (스웨이 스트럿), 또는 Rigid Strut이라고 불리는 장치입니다.
오늘은 배관의 움직임을 확실하게 통제하는 Sway Strut의 역할과 스누버와의 결정적인 차이점에 대해 알아보겠습니다.

1. Sway Strut이란?
이름 그대로 **"배관의 흔들림(Sway)을 잡아주는 버팀대(Strut)"**입니다.
배관과 철골(Structure) 사이를 단단한 막대로 연결하여, 그 연결된 방향으로는 배관이 아예 움직이지 못하게(Rigid) 만드는 구속 장치입니다.
⚙️ 작동 원리 (Push & Pull)
일반적인 행거(Rod Hanger)는 배관을 매달기만 하므로 당기는 힘(Tension)만 버틸 수 있습니다.
하지만 Sway Strut은 튼튼한 파이프나 튜브로 만들어져 있어, 당기는 힘(Tension)과 미는 힘(Compression)을 모두 버틸 수 있습니다.
💡 포인트: 연결된 축 방향으로는 절대 움직이지 않지만, 양 끝단에 **구체 베어링(Spherical Bearing)**이나 핀이 달려 있어 **약간의 회전이나 각도 변환(Swing)**은 허용합니다.

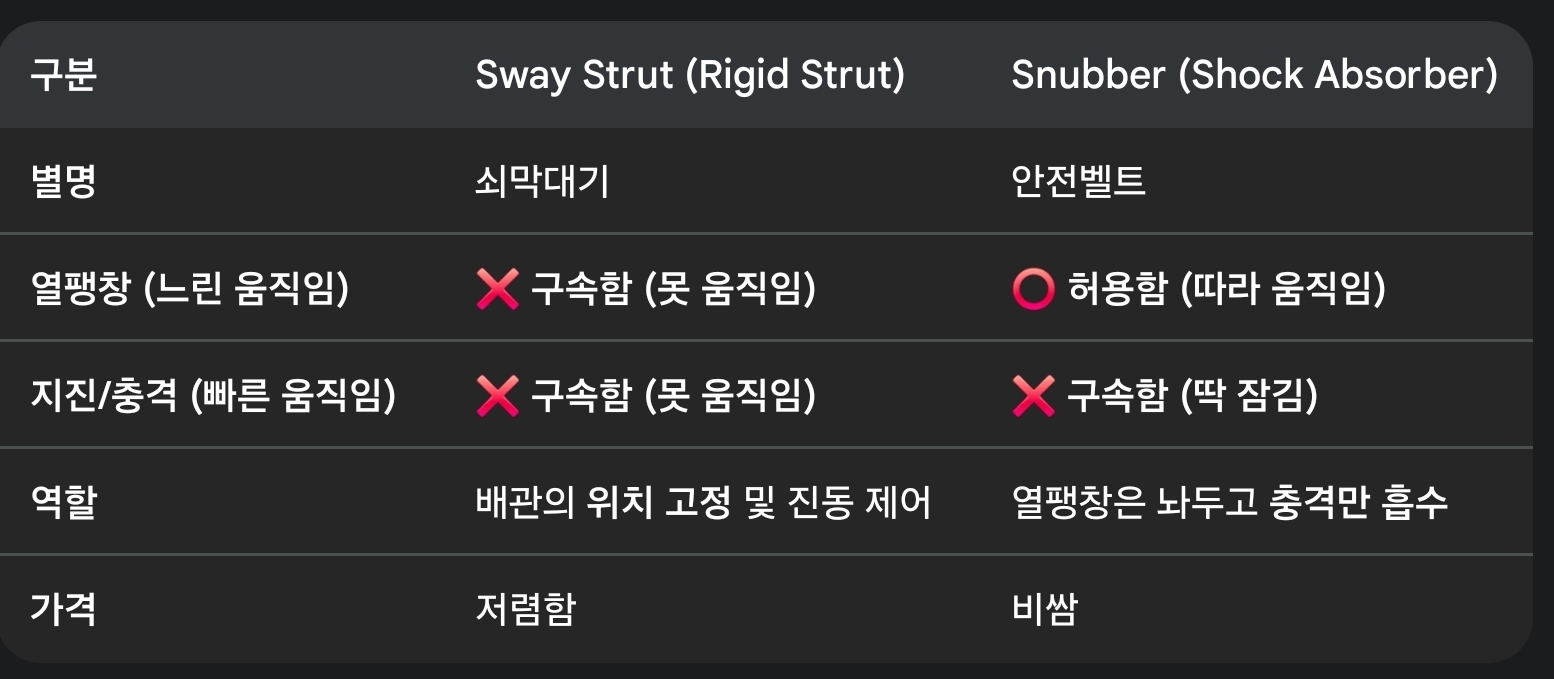

2. 가장 큰 의문: 스누버(Snubber)와 뭐가 다른가요?
이 부분이 면접 단골 질문이자 실무 핵심입니다. 둘 다 배관을 잡는 것은 똑같아 보이기 때문이죠.

결론:
* Sway Strut: "열팽창이든 지진이든 난 이 방향으로는 절대 못 가게 잡을 거야!" (완전 구속)
* Snubber: "열팽창으로 천천히 가는 건 봐줄게. 대신 지진처럼 급한 건 막는다!" (선별적 구속)

3. 언제 사용하나요? (적용 목적)
그렇다면 왜 스누버 대신 Sway Strut을 쓸까요?
1. 열팽창이 없는 방향을 잡을 때
배관이 X축으로 열팽창을 한다면, X축에는 Strut을 달 수 없습니다(배관이 휘어지니까요). 하지만 열팽창이 없는 Y축이나 Z축 방향으로 배관이 흔들리는 것을 막고 싶을 때 Sway Strut을 설치합니다.

2. 진동(Vibration) 제어
펌프나 컴프레서 주변 배관이 덜덜 떨릴 때, 이 진동을 잡기 위해 사용합니다. 스누버는 미세한 진동에는 반응하지 않을 수 있지만, Sway Strut은 유격 없이 꽉 잡아줍니다.

3. 배관의 방향 유도 (Guide)
배관이 열팽창할 때 엉뚱한 방향으로 튀지 않고, 우리가 원하는 길(Route)로만 늘어나도록 유도할 때 사용합니다. (Line Stop과 유사한 기능)

4. 마찰력 감소
일반적인 가이드(Guide)는 철과 철이 닿아 마찰이 생기지만, Sway Strut은 공중에 떠서 잡기 때문에 마찰 저항 없이 배관을 지지할 수 있습니다.

📝 요약
* Sway Strut은 인장(당김)과 압축(밈)을 모두 견디는 단단한 막대다.
* 설치된 방향으로는 어떤 움직임(열팽창 포함)도 허용하지 않는다. (이것이 스누버와 가장 큰 차이!)
* 양 끝단은 관절처럼 꺾일 수 있어 배관의 다른 방향 움직임은 방해하지 않는다.
* 주로 진동 방지, 지진 하중 지지, 배관의 열팽창 방향 유도에 사용된다.
설계 시 "이 방향으로 배관이 움직이면 안 된다"라고 판단되면 Sway Strut을, "움직여야 하는데 충격은 막아야 한다"면 Snubber를 선정하면 됩니다.
